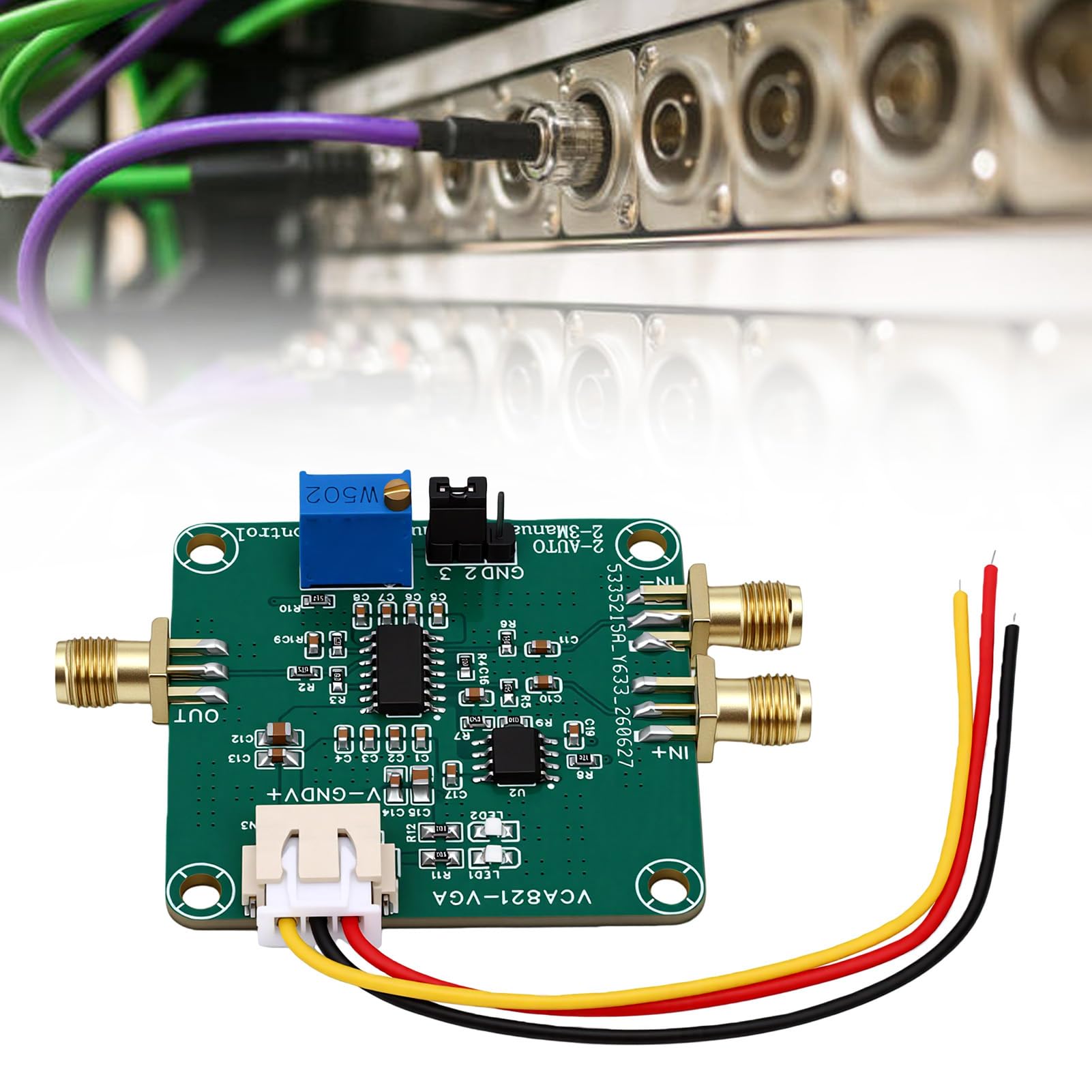

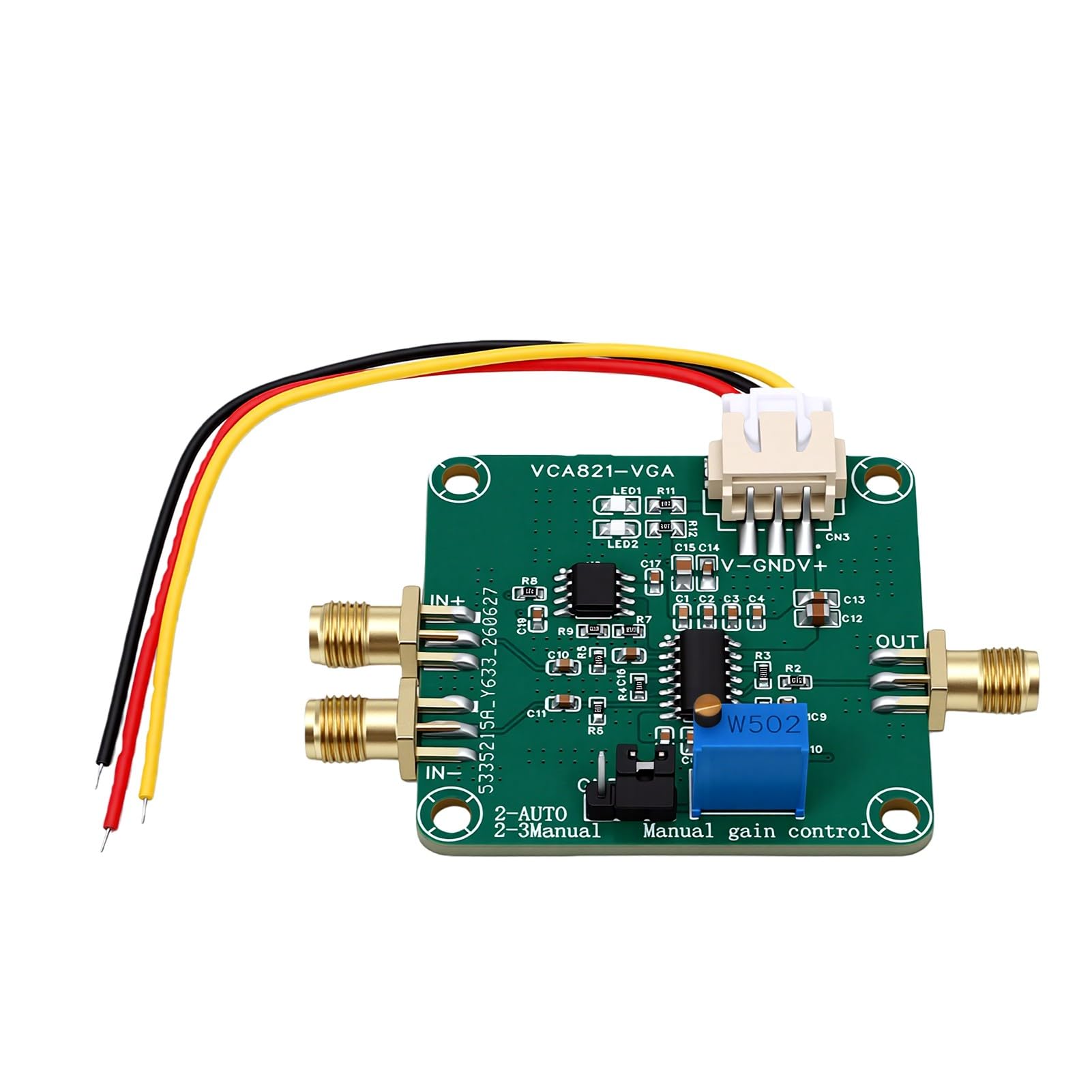

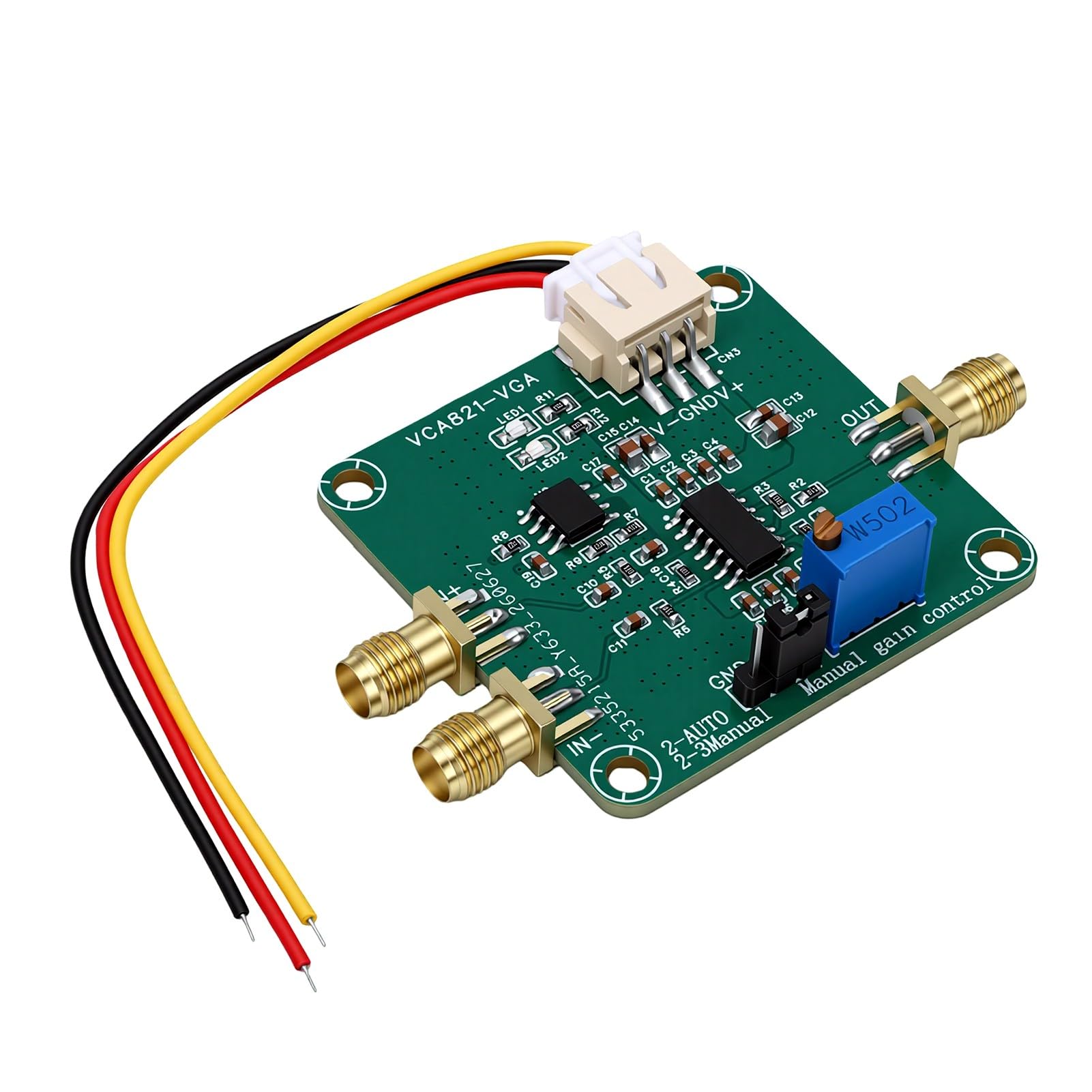

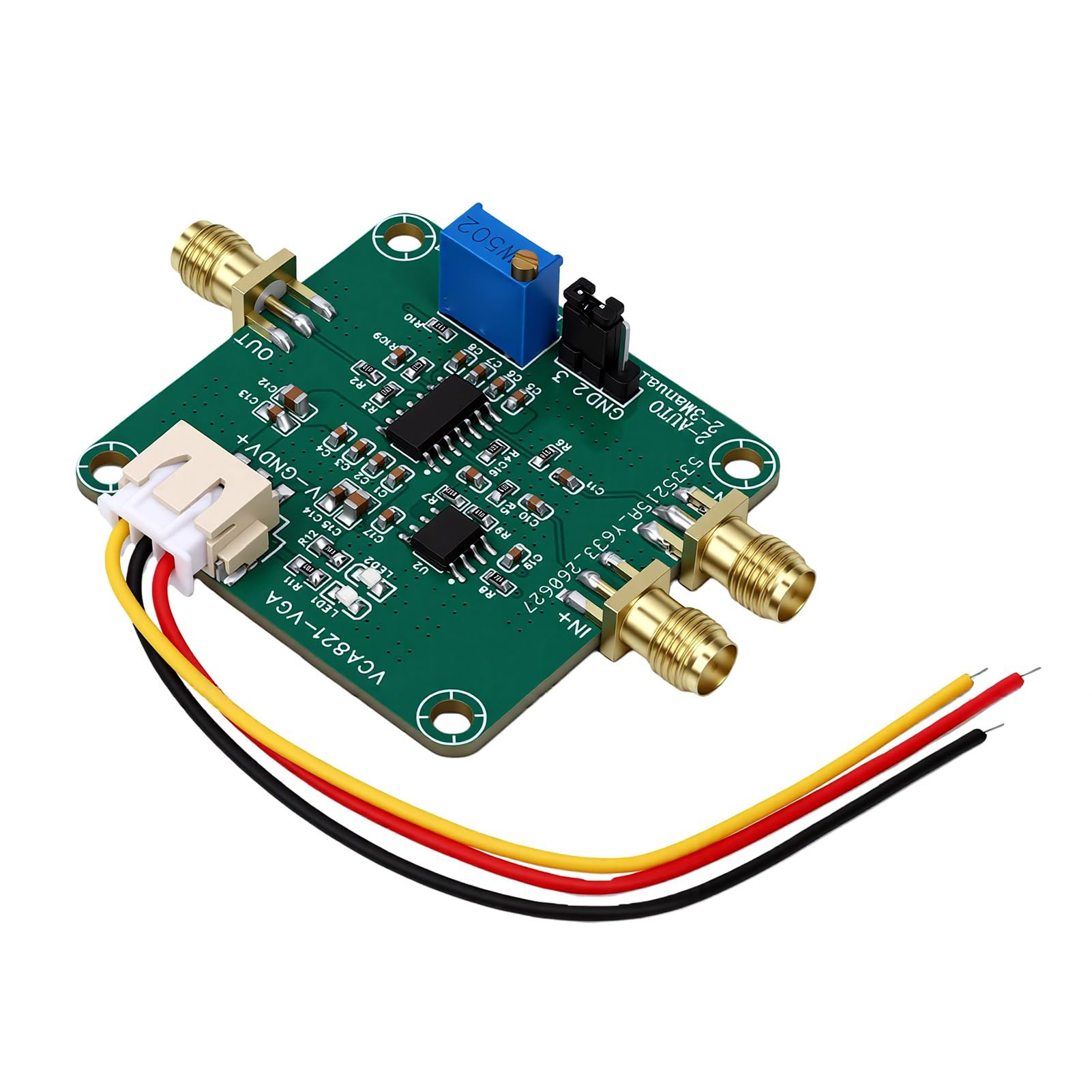

Tosuny Amplificador de Ganancia Controlado por Voltaje Módulo 0dB-40dB

Fabricante: Tosuny
Marca: Tosuny
Número de productos: 1
Destacado del artículo: Basado en chip VCA821, ajuste manual de potenciómetro, control DAC externo, entrada de 50 ohmios, conectores SMAVer más

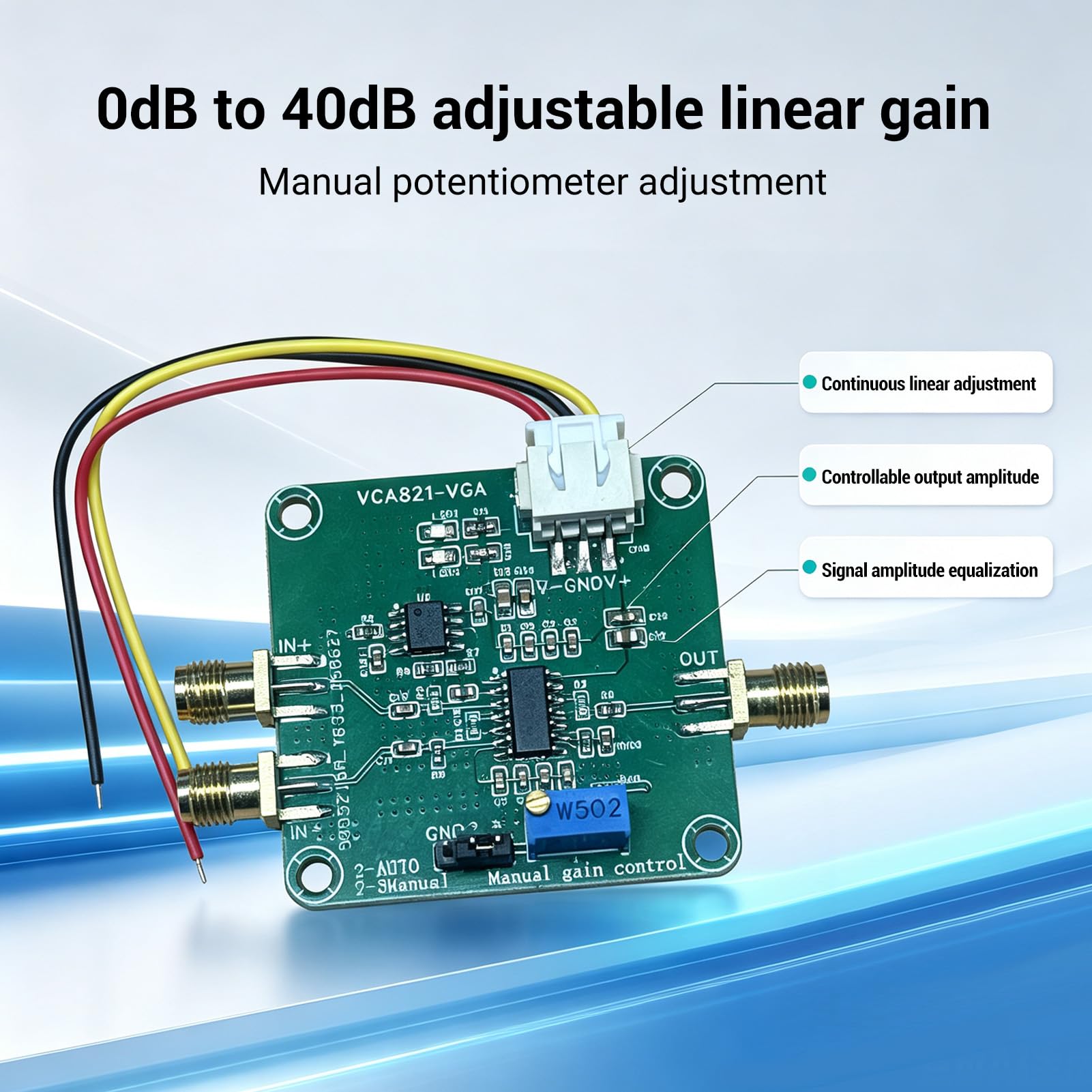

- 【Control Dual】El amplificador de ganancia controlada por voltaje ofrece dos modos de operación para una implementación flexible. El modo manual utiliza un potenciómetro azul integrado para un ajuste preciso de 0dB a 40dB, mientras que el modo automático acepta un voltaje DAC externo para ajustar la ganancia de forma programable, lo que permite la ecualización automatizada de señales en sistemas de adquisición remota.
- 【Respuesta Amplia】Este módulo mantiene una respuesta de frecuencia de banda ancha con una fluctuación inferior a 1dB desde 500Hz hasta 60MHz a ganancia máxima, extendiéndose a 360MHz en configuraciones de menor ganancia. Esto garantiza una amplificación limpia de señales para aplicaciones de RF, ultrasonido y procesamiento de video, sin introducir distorsión dependiente de la frecuencia.
- 【Impedancia 50 Ohm】Diseñado con una impedancia de entrada estándar de 50 ohmios, este amplificador se integra perfectamente con equipos de prueba RF, antenas y receptores comunes. La impedancia adaptada minimiza las reflexiones de señal y preserva la integridad de entradas débiles, siendo ideal para frentes de medición y comunicación sensibles.
- 【Salida Estable】El amplificador acepta una entrada máxima de 400mVpp y entrega oscilaciones de salida limpias de hasta 3Vpp a 100MHz sin recorte. Combinado con circuitos externos de detección de amplitud, permite el control automático de ganancia para estabilizar señales fluctuantes en largas distancias de transmisión.

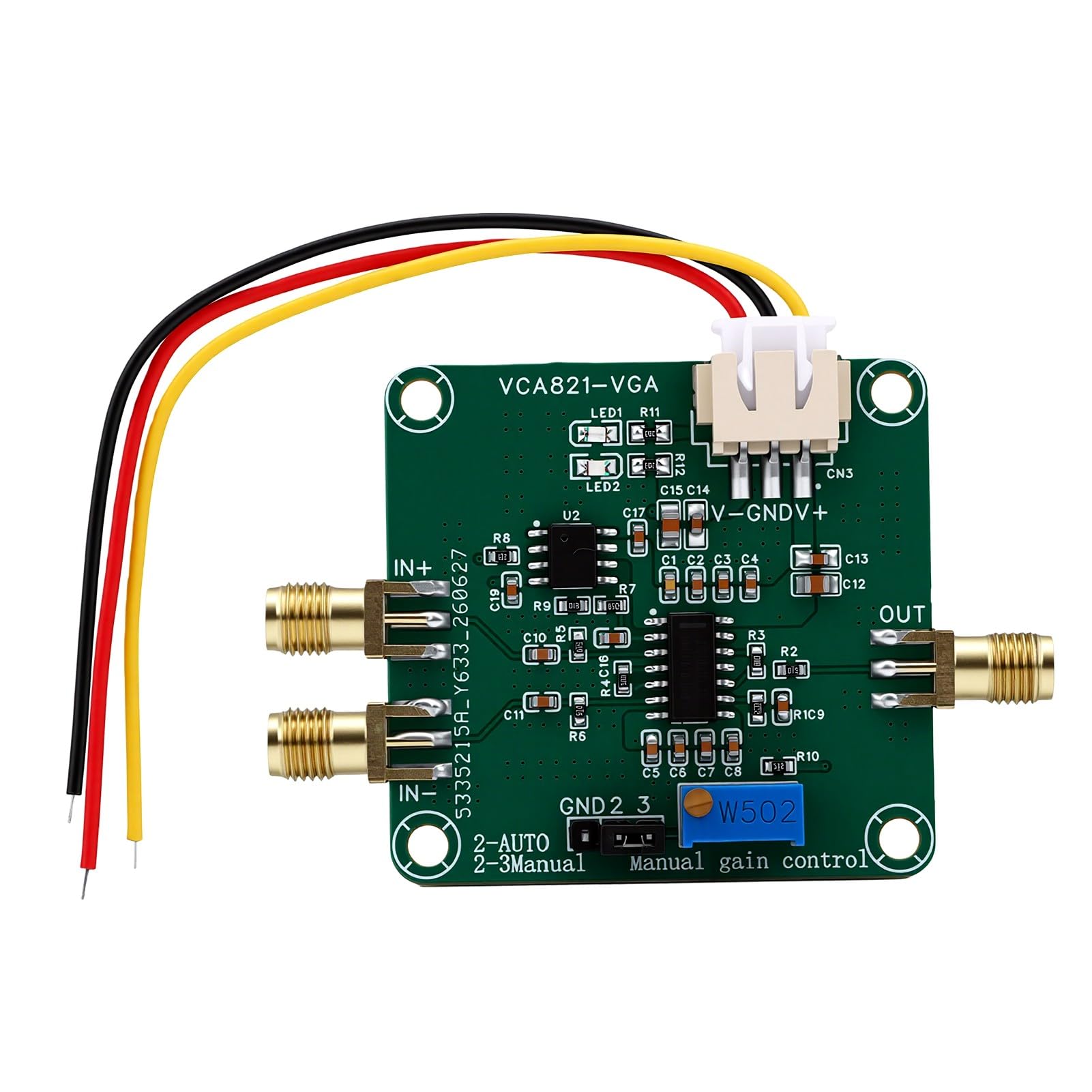

- 【Diseño Compacto】Este amplificador PCB opera con una fuente de alimentación estándar de ±5V e incluye conectores SMA RF integrados y terminales de alimentación enchufables para una integración rápida. Su tamaño compacto facilita la incorporación directa en sistemas de instrumentación, detección o adquisición de datos como etapa de ganancia frontal versátil.
