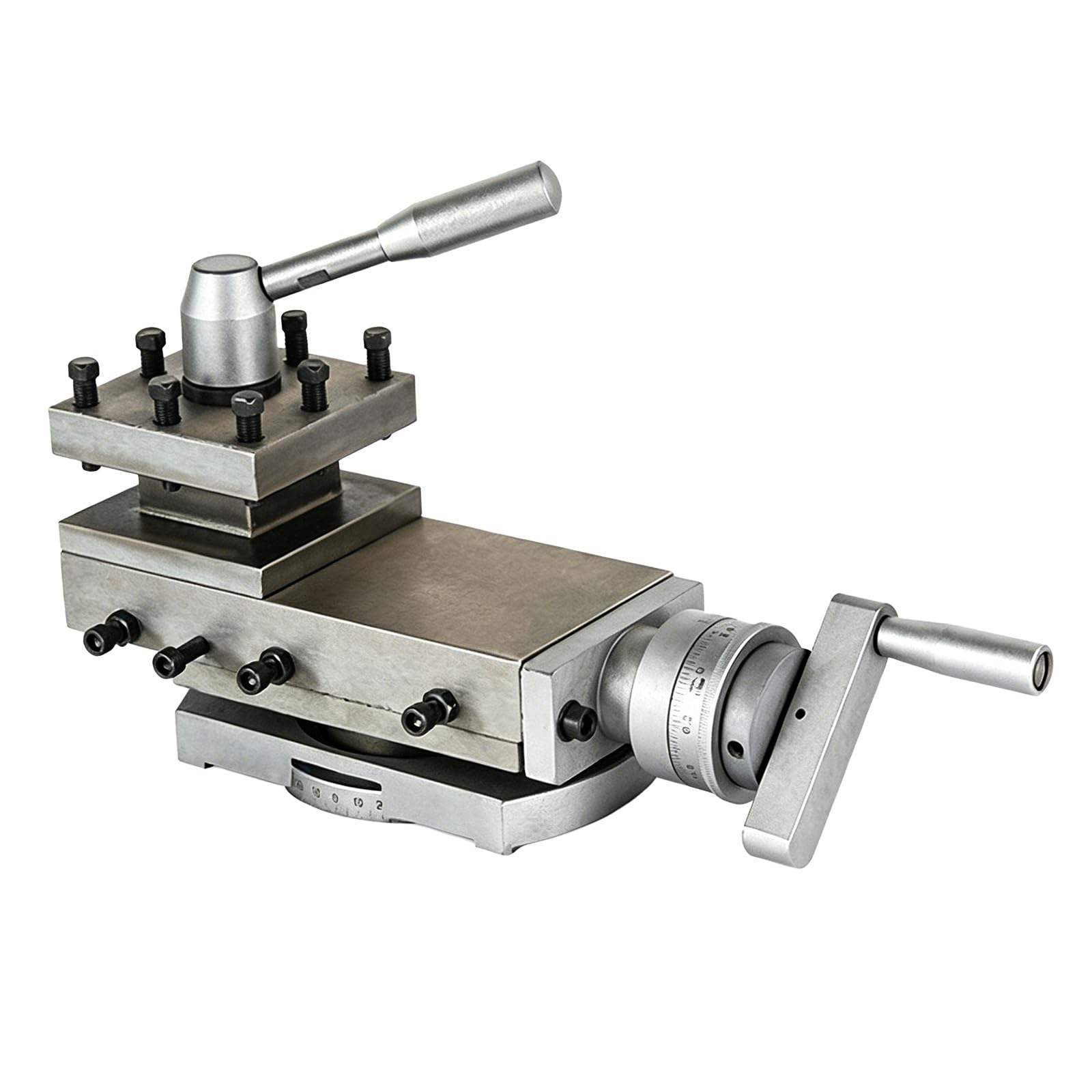

Montaje de poste de herramienta de torno para mini tornos, diámetro de rotación 250-360 mm, altura central 74 mm, carrera 70 mm, ranura de 22 mm, ideal para mecanizar acero inoxidable y aleaciones

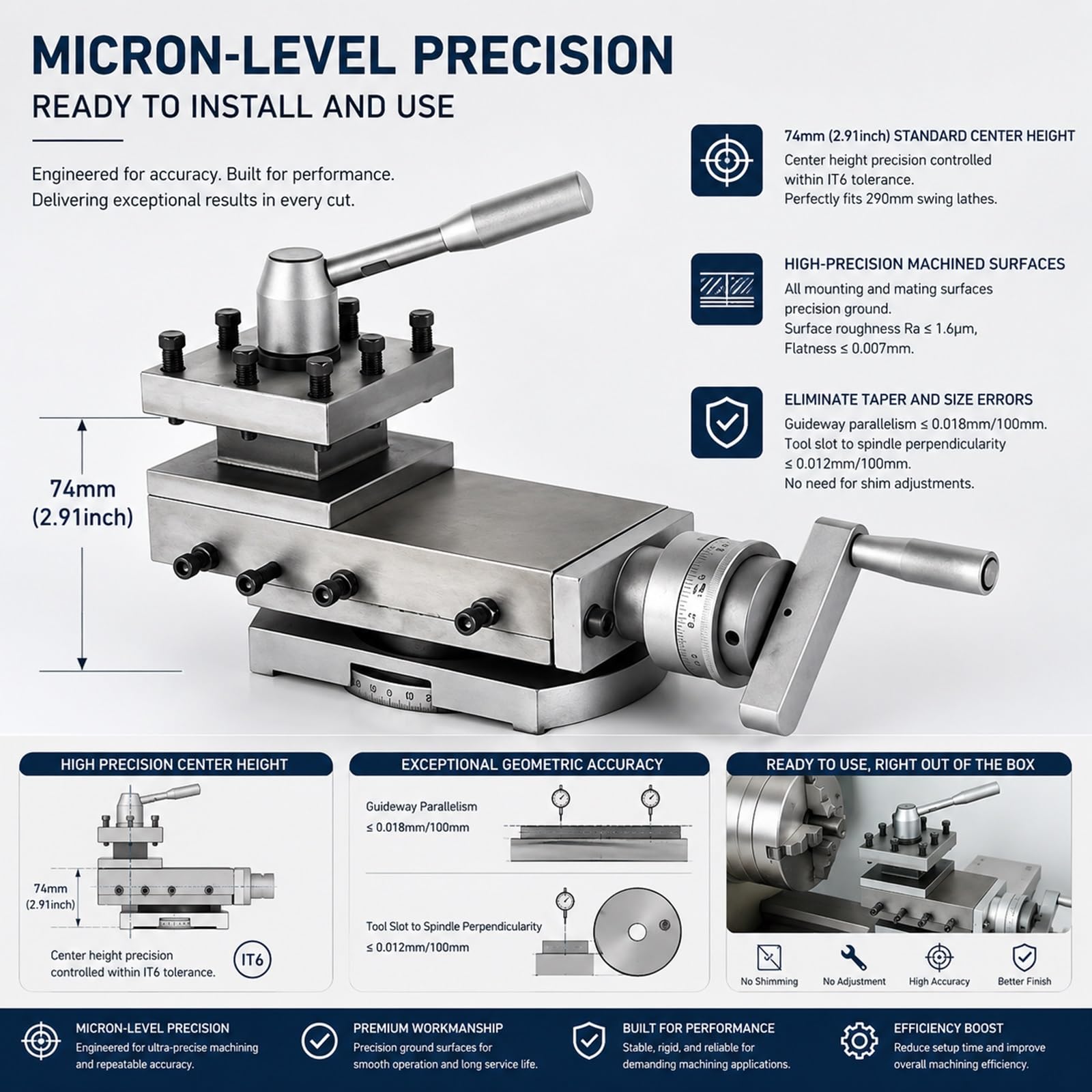

- La altura central de precisión de 74 mm garantiza la precisión IT6 con todas las superficies de referencia rectificadas para lograr una rugosidad de superficie Ra≤1.6μm y una planitud ≤0.007 mm. Esta altura central estándar es ideal para tornos con un diámetro de giro de 290 mm, lo que garantiza una alineación perfecta de la punta de la herramienta al centro del husillo sin la necesidad de cuchillas de cuña, lo que permite un uso inmediato nada más sacarlo de la caja.

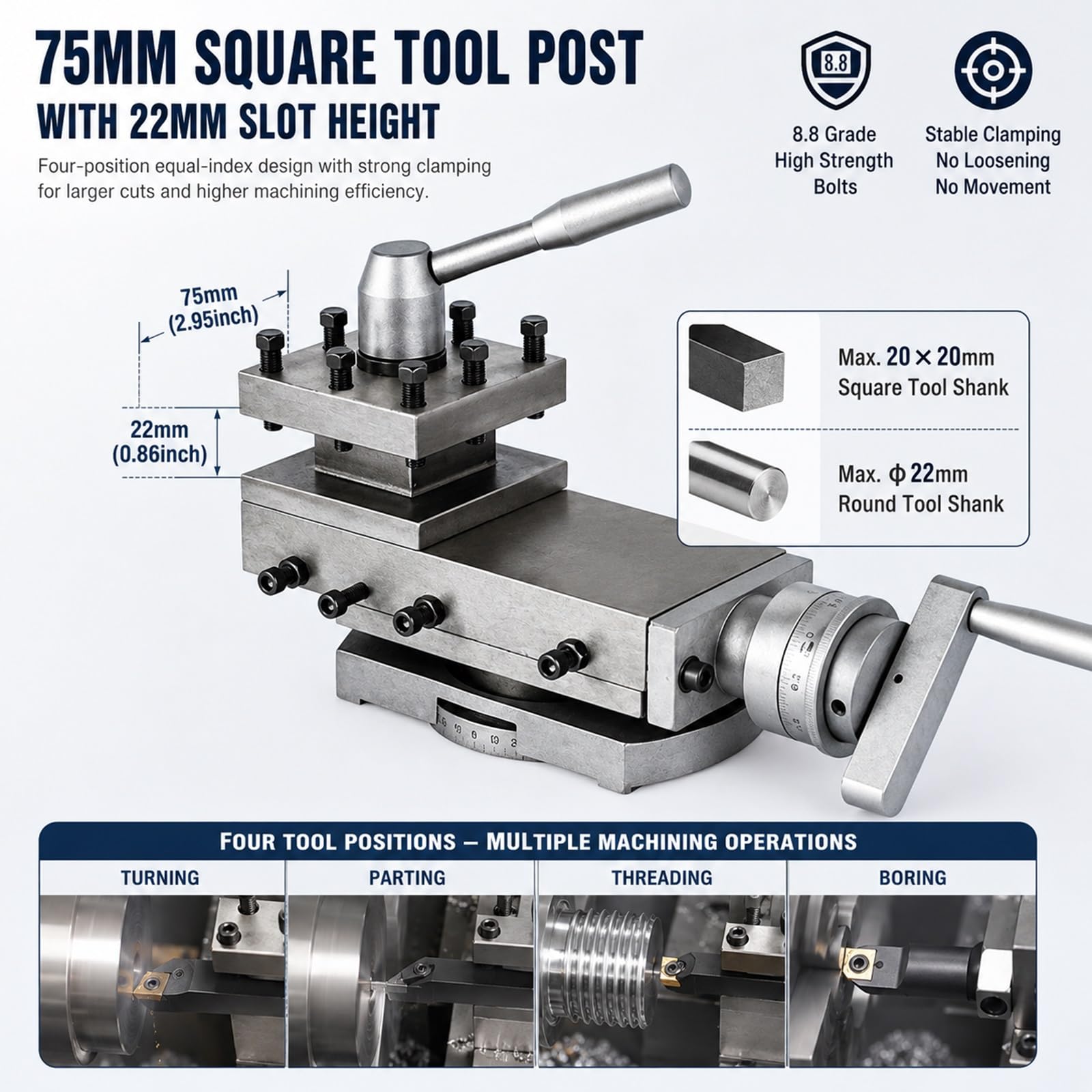

- Equipado con una torreta de herramientas de cuatro estaciones de 80 mm de ancho con poste cuadrado distribuido uniformemente y una altura de ranura estándar de 22 mm, esta configuración puede contener barras de herramientas cuadradas de 20 x 20 mm o barras de herramientas redondas de φ22 mm. Cada estación incluye pernos de bloqueo independientes de alta resistencia de grado 8.8 con un sistema de bloqueo de doble perno para evitar que se afloje durante las operaciones, por lo que es perfecto tanto para mecanizado áspero como semiacabado de componentes más grandes.

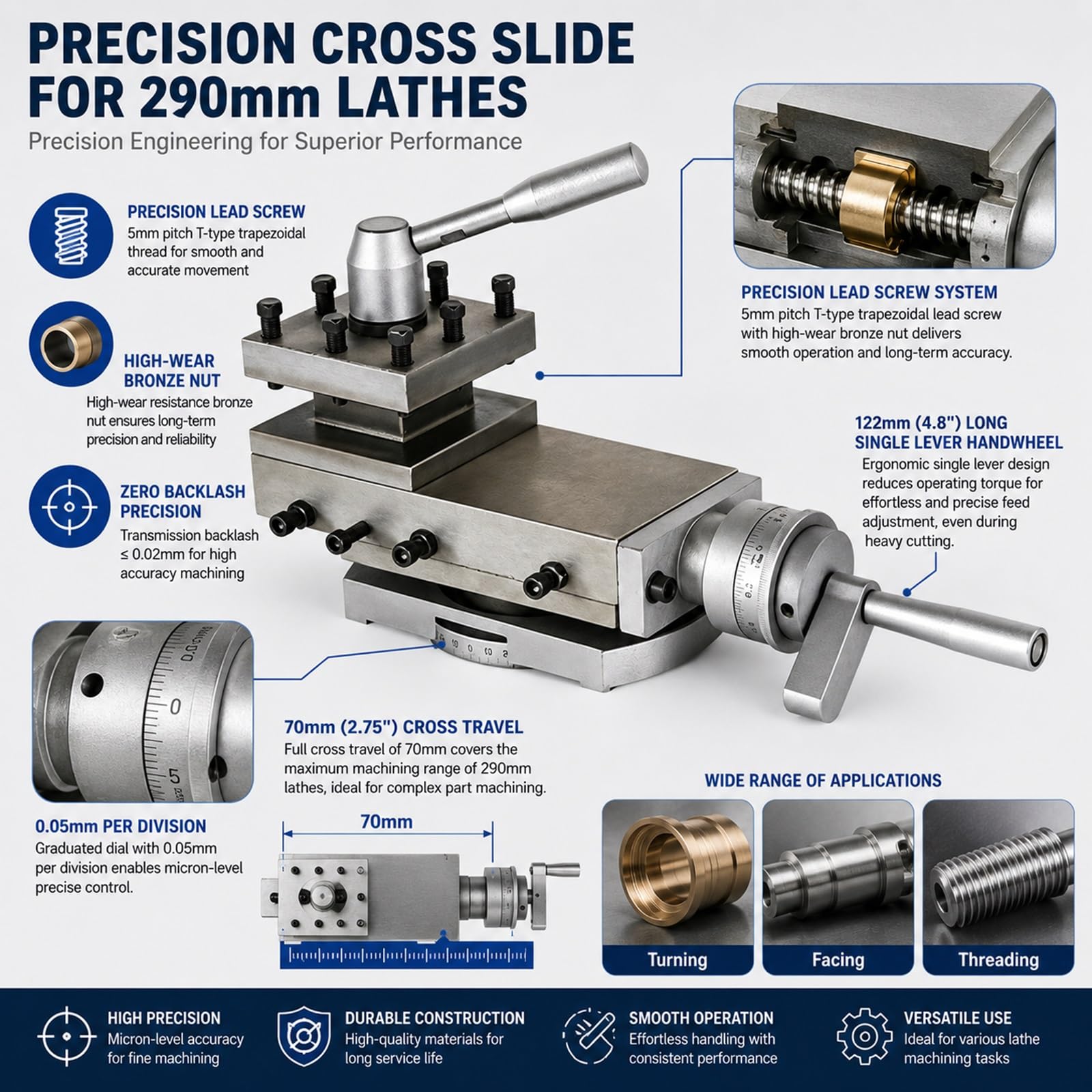

- La herramienta cuenta con un tornillo de precisión con una longitud de 122 mm que utiliza una rosca trapezoidal Tr20x5, lo que resulta en un funcionamiento suave y bajo de retroceso de ≤0,02 mm. La tuerca de bronce de estaño resistente al desgaste combinada con un diseño de volante de un solo balancín garantiza un bajo par de torsión de funcionamiento para un control óptimo. La esfera graduada presenta una tasa de alimentación de 0,05 mm por división en un rango de recorrido de 70 mm, lo que permite ajustes de alimentación ultra precisos.

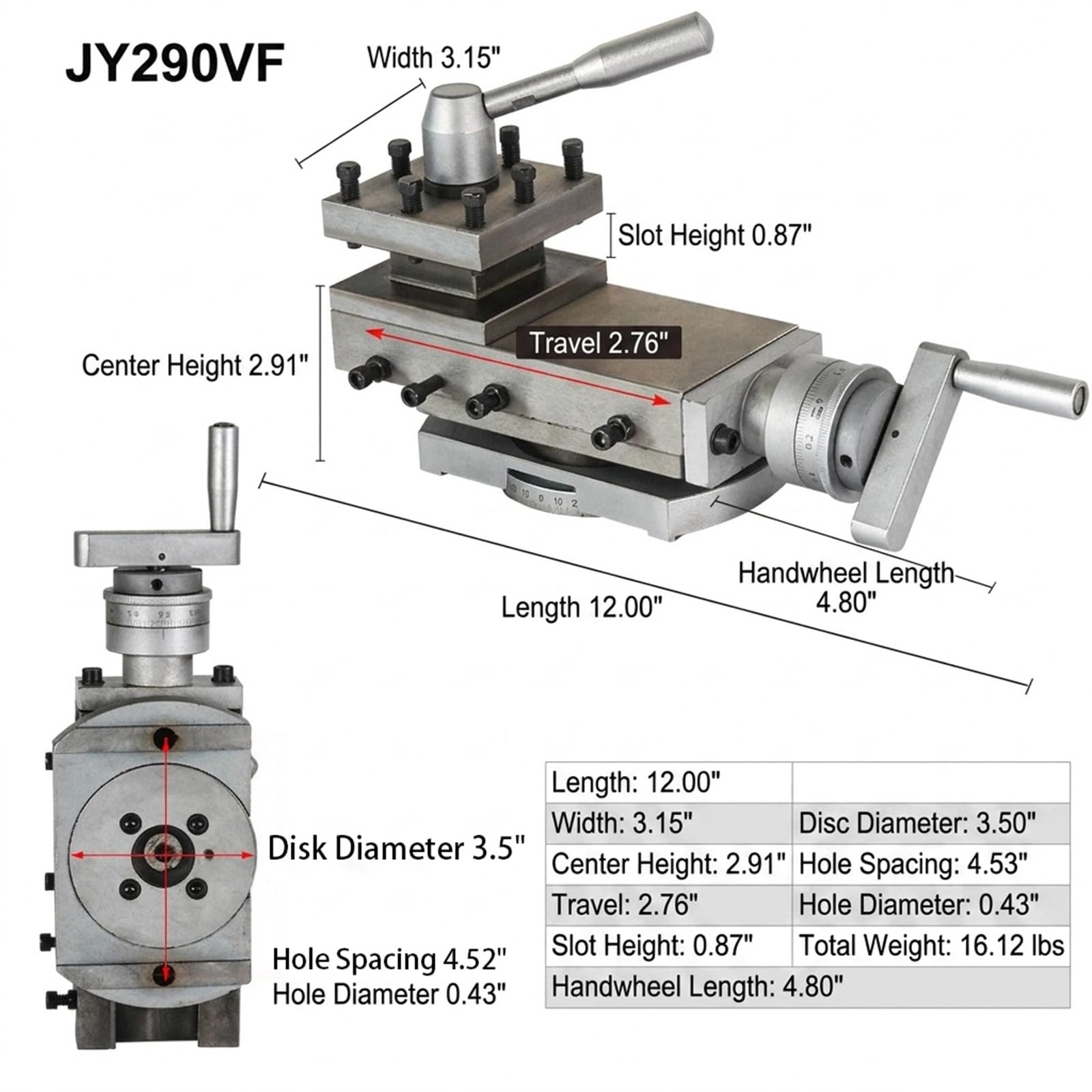

- Esta unidad cuenta con una base de indexación giratoria de 360° con un ajuste cónico de precisión de 89 mm de diámetro, lo que permite una rotación ilimitada y cuenta con una esfera graduada que ofrece incrementos de 1° con precisión de ± 5 pies. La configuración del agujero de montaje de 115 mm con agujeros de φ11 mm está diseñada para adaptarse a mini tornos medianos, lo que permite reemplazos directos sin esfuerzo de postes de herramientas sin necesidad de modificaciones.

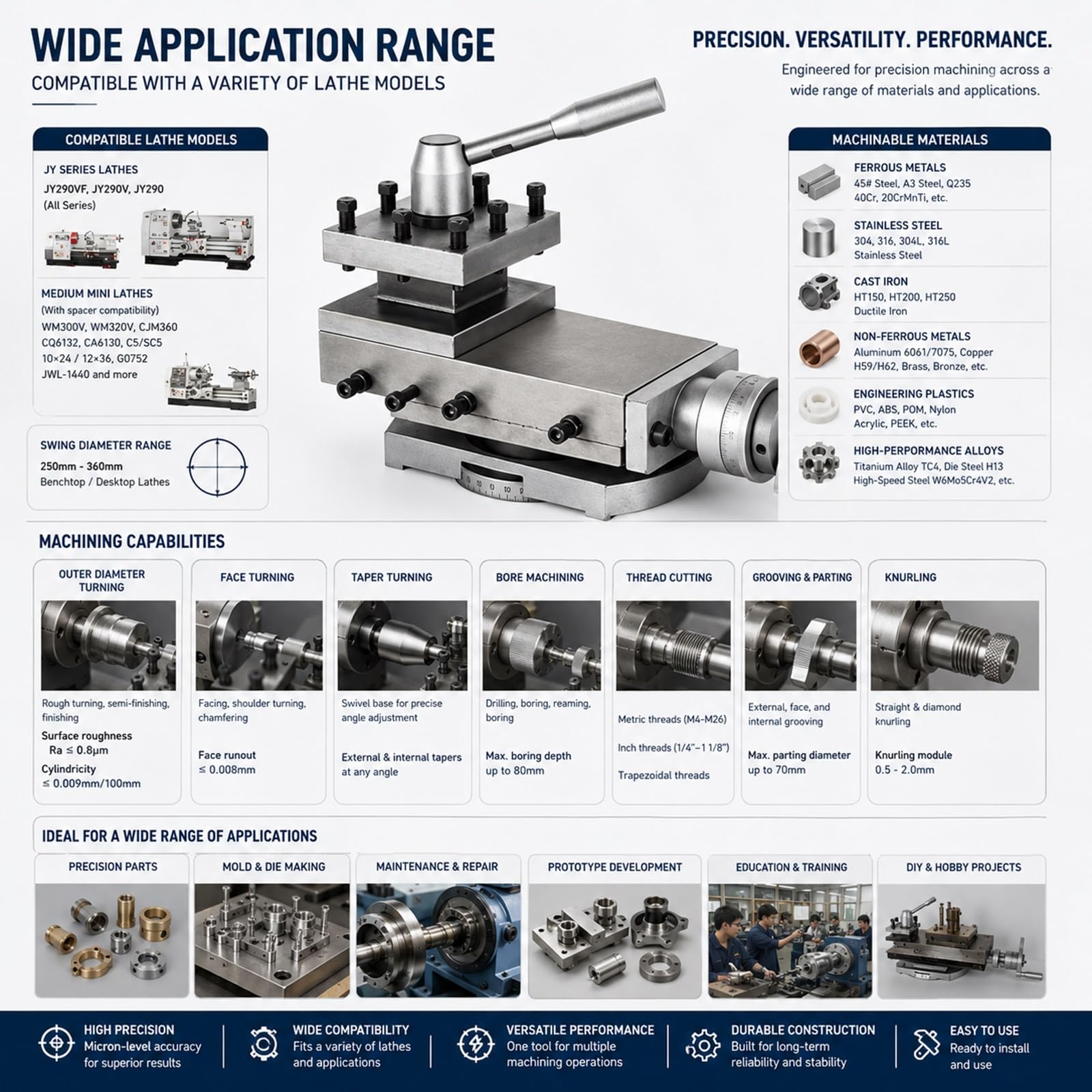

- Diseñado para mejorar la compatibilidad con una gama de tornos, incluidos los modelos de las series JY290VF, JY290V y JY290. Esta configuración de herramientas también es adecuada para WM300V, WM320V, CJM360, CQ6132, CA6130 y varios otros utilizando cuñas de montaje opcionales. Su versatilidad soporta tornos de mesa con diámetros oscilantes de 250 mm a 360 mm, por lo que es una gran opción para mecanizar varios materiales, incluyendo acero, aluminio, cobre y plásticos de ingeniería.
